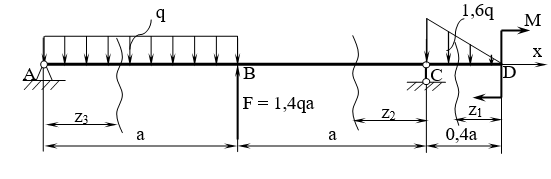

Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов. Исходные данные: F=1,4qa; M = 2qa2.

ДАНО: F_1=30кН; F_2=36кН; A_1=2,4〖см〗^2; А_2=1,6〖см〗^2; [σ]=160МПа; E=2∙10^5 МПа(сталь); Требуется: проверить прочность, найти наиболее напряженный участок, найти удлинение бруса.

Для заданной стержневой системы построить эпюры внутренних силовых факторов. Дано: l1 = 0,4l; l = 1 м; Р = 2 кН; q = 1 кН/м; М = 5 кН‧м; Т = 1,5 кН‧м

Изгиб статически определимых балок. Построение эпюр внутренних усилий Для балок, показанных на схемах 1 ÷ 30 (рис.5), по строке№ таблицы 5.1 при числовых значениях размеров и нагрузок по строке № таблицы 5.2 требуется: - определить опорные реакции; -
