Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.
«Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.»
- Сопротивление материалов
Условие:
Вычертить схему нагружения балки с обозначением численных значений приложенных нагрузок. Построить эпюры поперечных сил и изгибающих моментов.
Исходные данные: F = 1,2qa; M = 2,2qa.

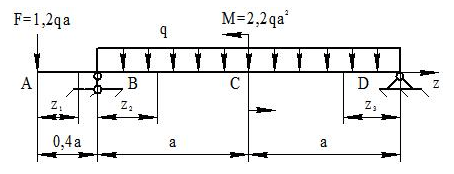

Заданная схема простой балки показана на рисунке 1.
Рисунок 1 – Схема нагружения балки
Решение:
Направим реакции опор в точке В вверх, а в точке D вниз (горизонтальная реакция HD заведомо равна нулю). Составим уравнение моментов относительно опоры В:
отсюда находим реакцию опоры D:
Аналогично сос...
