Вычертить схему нагружения балки с обозначением приложенных нагрузок. Исходные данные: F = n · q · α = 1,2 · q · α M = m · q · α2 = 2,2 · q · α2
«Вычертить схему нагружения балки с обозначением приложенных нагрузок. Исходные данные: F = n · q · α = 1,2 · q · α M = m · q · α2 = 2,2 · q · α2»
- Сопротивление материалов
Условие:
Вычертить схему нагружения балки с обозначением приложенных нагрузок.
Исходные данные:
F = n · q · α = 1,2 · q · α
M = m · q · α2 = 2,2 · q · α2

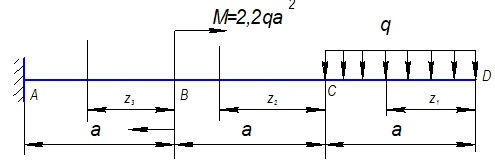

Рис. 1 Схема нагружения защемлённой балки.
Решение:
1. Разбиваем балку на три силовых участка АВ, ВС, СD. Вычерчиваем схему балки в произвольном масштабе, на схеме указываем размеры балки и величины приложенных нагрузок.
2. Составляем уравнения для поперечных сил и изгибающих моментов для каждого выбранного сечения.
3. Построение эпюр Q и М.
Рассмотрим участок I (CD)
