Вычертить схему нагружения балки с обозначением приложенных нагрузок. Исходные данные: Рис.1 Схема нагружения защемлённой балки.
«Вычертить схему нагружения балки с обозначением приложенных нагрузок. Исходные данные: Рис.1 Схема нагружения защемлённой балки.»
- Сопротивление материалов
Условие:
Вычертить схему нагружения балки с обозначением приложенных нагрузок.
Исходные данные:

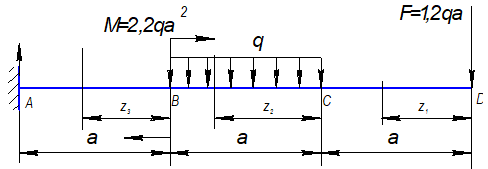

Рис.1 Схема нагружения защемлённой балки.
Решение:
Разбиваем балку на три силовых участка АВ, ВС, СD, для каждого участка применяем метод сечений и составляем уравнения поперечной силы и изгибающего момента, по которым определяем характерные ординаты.
Построение эпюр Q и М.
Рассмотрим участок I (CD)
