1) Вычертить расчётную схему в масштабе. 2) Построить эпюры поперечных сил и изгибающих моментов. 3) Подобрать прямоугольное сечение. (h=2b).
«1) Вычертить расчётную схему в масштабе. 2) Построить эпюры поперечных сил и изгибающих моментов. 3) Подобрать прямоугольное сечение. (h=2b).»
- Сопротивление материалов
Условие:
Выполнение расчёта на прочность при изгибе.

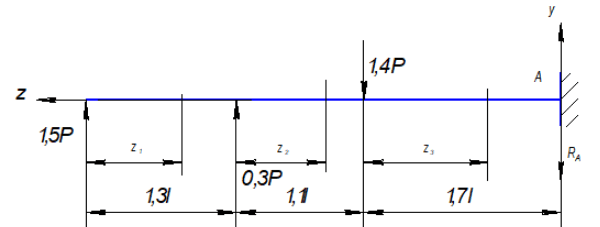

1) Вычертить расчётную схему в масштабе.
2) Построить эпюры поперечных сил и изгибающих моментов.
3) Подобрать прямоугольное сечение. (h=2b).
Таблица 2. Исходные данные
Решение:
1. Определение реакций опор:
2. Построение эпюр поперечных сил Q и изгибающих моментов М.

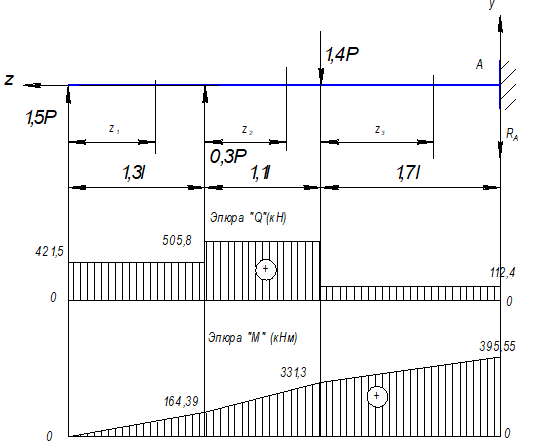

Рис. 4 Эпюры поперечных сил и изгибающих моментов.
Участок I
