Выполнить энерго-кинематический расчет привода (теоретический материал и алгоритм расчета в файле Теория). Выполнить энерго-кинематический расчет привода (теоретический материал и алгоритм расчета в файле Теория).

24 января 2025
Сопротивление материалов

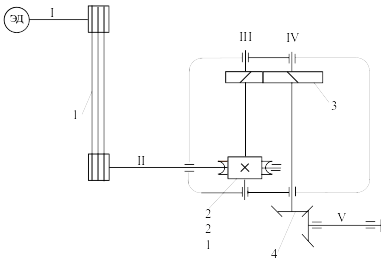

Условие:

1 – клиноременная передача; 2 – червячная передача (число заходов червяка 4);

3 – зубчатая цилиндрическая передача (закрытая);

4 – зубчатая коническая передача (открытая); ЭД – электродвигатель

Выполнить энерго-кинематический расчет привода (теоретический материал и алгоритм расчета в файле Теория).

Исходные данные

Примечание:

Р_ВВ – мощность на выходном валу (V-й вал на схеме);

n_ВВ – Частота вращения на выходном валу (V-й вал на схеме)

Подшипников качения m=4 пары.

Режим нагружения - постоянный

Решение:

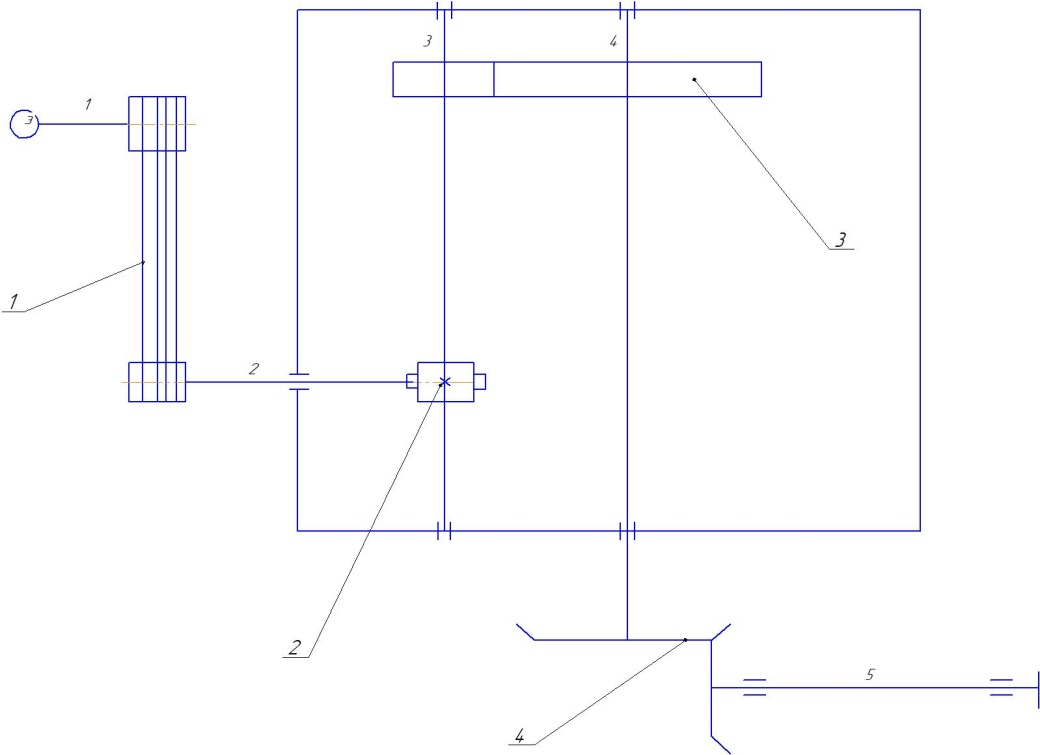

1 - Клиноременная передача; 2- червячная передача( заходов 4); 3- закрытая цилиндрическая зубчатая передача; 4- открытая коническая зубчатая передача.

Назначим кпд передач
- цилиндрическая зубчатая передача 0,97

- коническая зубчатая передача 0,93

- червячная передача 0,82

- клиноременная передача 0,95

- пара подшипников качения 0,993

Определим кпд привода
