Выполнить подбор поперечного сечения балки по условию прочности. Рассмотреть два варианта: двутавр по ГОСТ Р 57838-2017; швеллер по ГОСТ 8240-97.
«Выполнить подбор поперечного сечения балки по условию прочности. Рассмотреть два варианта: двутавр по ГОСТ Р 57838-2017; швеллер по ГОСТ 8240-97.»
- Сопротивление материалов
Условие:
Для предложенной схемы балки необходимо:
1. Построить эпюру поперечных (перерезывающих) сил «Q».
2. Построить эпюру изгибающих моментов «М».
3. Выполнить подбор поперечного сечения балки по условию прочности. Рассмотреть два варианта:
- двутавр по ГОСТ Р 57838-2017;
- швеллер по ГОСТ 8240-97.

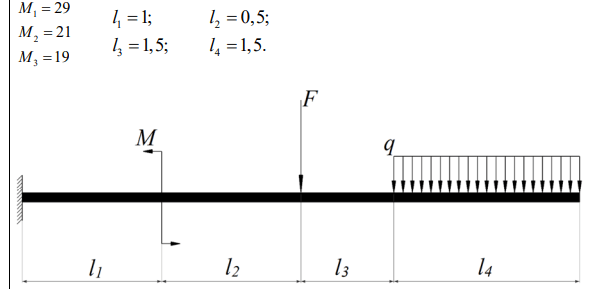

Таблица 1. Исходные данные к задаче
Решение:
Вычерчиваем схему статически определимой балки, указываем размеры и приложенные нагрузки.

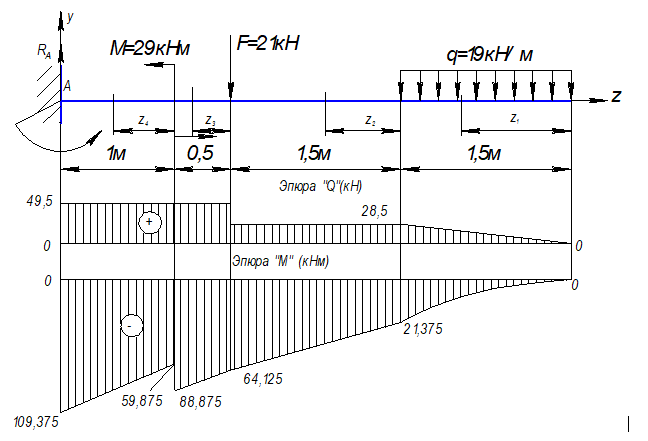

Рис. 1 Эпюры поперечных сил и изгибающих моментов.

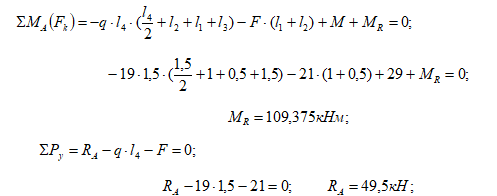

1. Определение реакций опор, составляем уравнения равновесия:
...
