Выполнить расчет статически определимой балки (многопролетной шарнирно-разрезной балки) на подвижную и неподвижную нагрузки. Сделать выводы.
«Выполнить расчет статически определимой балки (многопролетной шарнирно-разрезной балки) на подвижную и неподвижную нагрузки. Сделать выводы.»
- Сопротивление материалов
Условие:
Выполнить расчет статически определимой балки (многопролетной шарнирно-разрезной балки) на подвижную и неподвижную нагрузки. Сделать выводы.
Исходные данные:

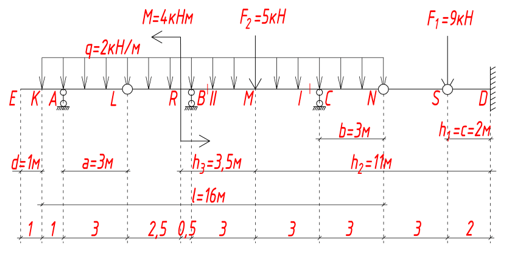

Рисунок 1.1 Схема загружения балки

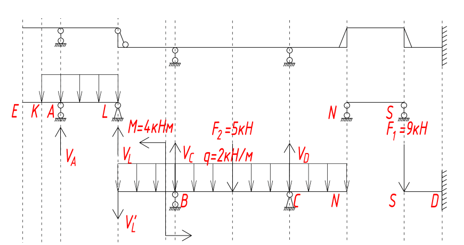

Рисунок 1.2 Поэтажная схема
Решение:
1. Строим расчётную схему
2. Проверяем выполнение необходимого устловия геометрической неизменяемости и статической определимости (Рис. 2)
W=3Д-2Ш-Соп=3·4-2·3-6=0;
следовательно, необходимое условие геометрической неизменяемости выполнено, и, т.к. W=0, система является статически определима.
Составим поэтажную схему взаимодействия балки (Рис. 1.2). из схемы видно, что шарниры расположены правильно, сл...
