Построить расчетную схему в масштабе. Построить эпюру продольных сил (N). Построить расчетную схему в масштабе с указанием числовых значений нагрузок и линейных размеров. Вычислить значения крутящего момента в характерных сечениях каждого участка вала.

1.

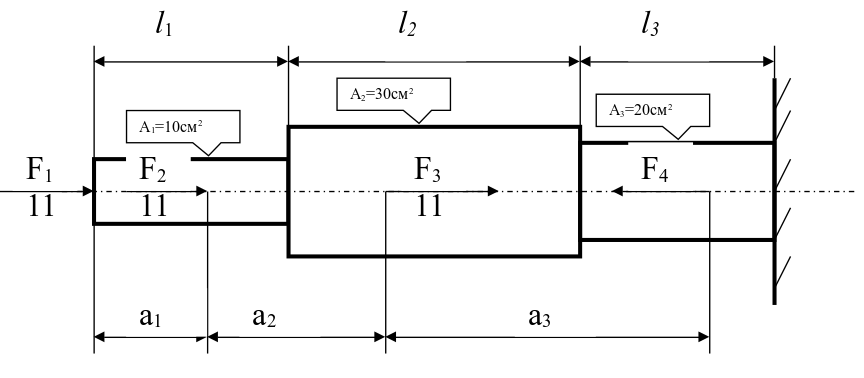

Построить расчетную схему в масштабе.

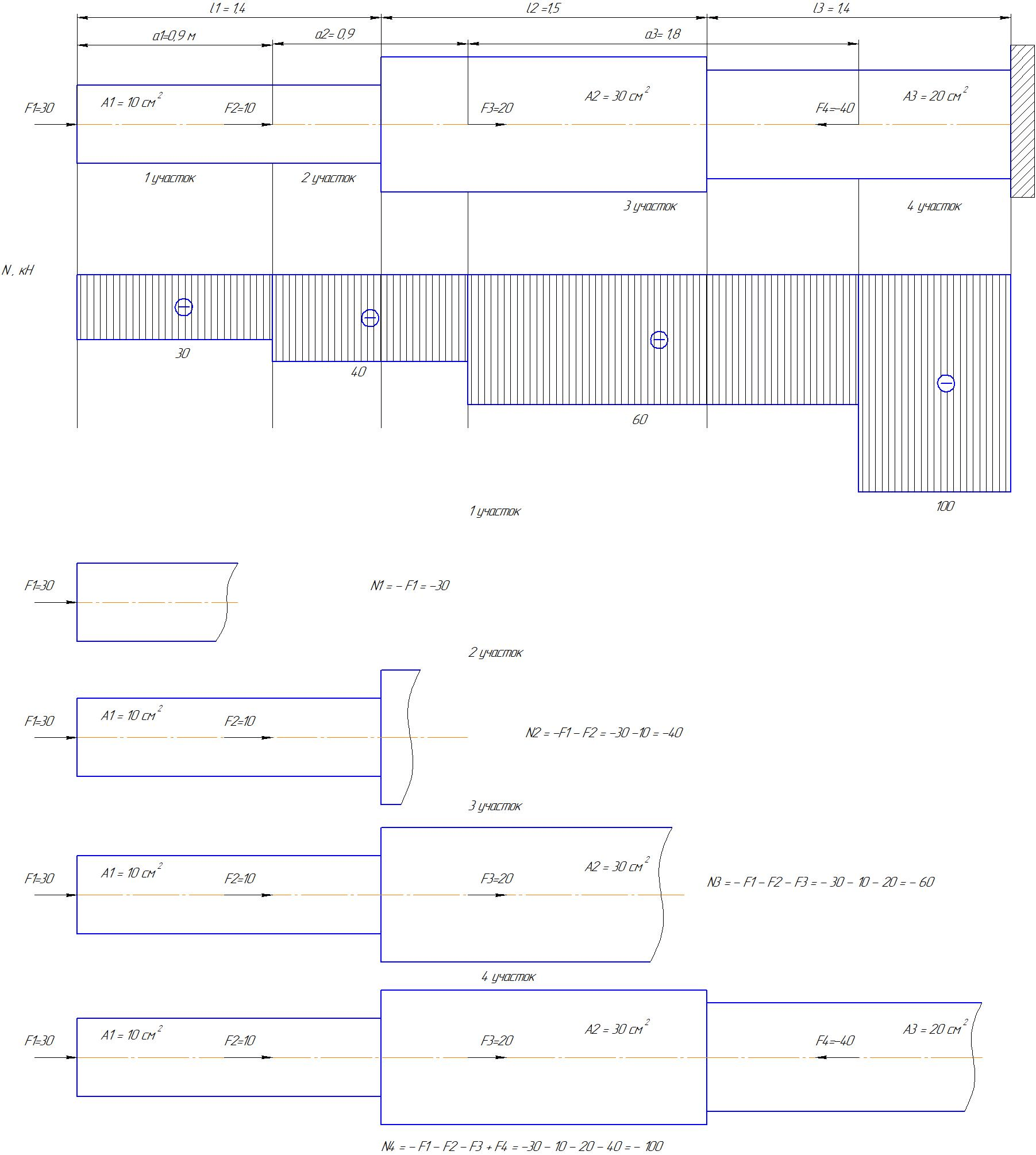

Построить эпюру продольных сил (N).

2.

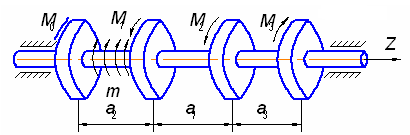

Построить расчетную схему в масштабе с указанием числовых значений нагрузок и линейных размеров.
Из условия равновесия вала определить неизвестный момент . Разделить базу эпюры крутящего момента на участки, соответственно условиям нагружения.
Вычислить значения крутящего момента в характерных сечениях каждого участка вала.
Используя основные закономерности при построении эпюры крутящего момента и значения в характерных сечениях, вычертить в масштабе эпюру крутящего момента .
Определить по эпюре наиболее нагруженный участок или сечение вала.
