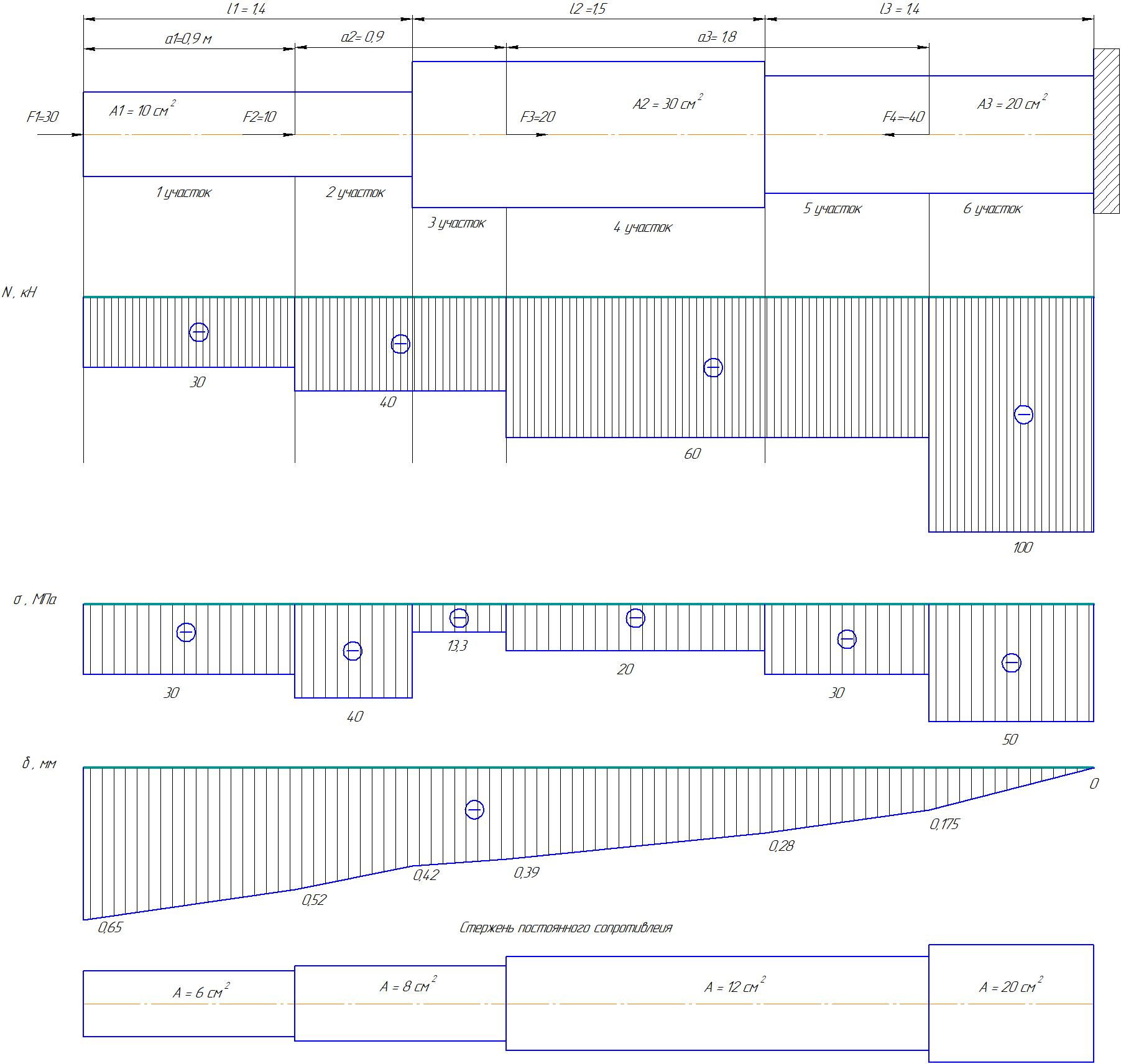

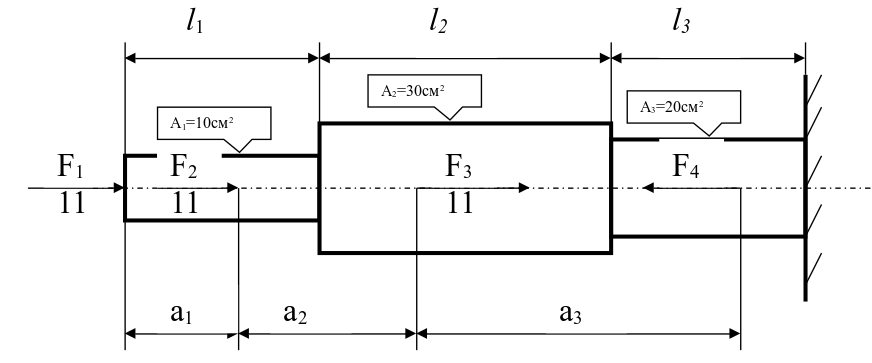

Взять данные из таблицы, где вариант соответствует Вашему номеру в списке преподавателя. Построить расчетную схему в масштабе. Построить эпюру продольных сил (N) Построить эпюру нормальных напряжений (σ).

Для заданной схемы, требуется: 1) построить эпюры внутренних силовых факторов в балке, выразив искомые величины в долях q и l; 2) подобрать поперечное сечения троса из условия прочности;

Пример C1. Жесткая пластина A B C D (рис. C 1 ) имеет в точке A неподвижную шарнирную опору, а в точке B - подвижную шарнирную опору на катках. Все действующие нагрузки и размеры показаны па рисунке. Дано: F=25 κ H, α=60°, P=18 κ H, γ=75°, M=50 κ H · M,

Для вала, жестко защемленного с двух концов и нагруженного внешним крутящим моментом, требуется: 1. Раскрыть статическую неопределимость. 2. Построить эпюру крутящего момента.
