Условие задачи

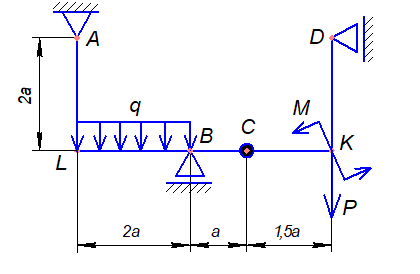

Задана нагруженная плоская составная стержневая конструкция, состоящая из двух частей, связанных между собой шарнирной связью. Конструкция размещена на опорах. Требуется найти реакции опор и связи.
Дано:
Р = 4 кН;
М = 8 кН∙м;
q = 4 кН/м;
а = 2 м
Ответ
Освобождаем конструкцию от связей. Рассмотрим систему уравновешивающихся сил, приложенных ко всей конструкции. На конструкцию действуют: сила Р, распределенная нагрузка q, пара сил с моментом М и реакции связей XA, YA, YB, ХD.
Распределенную нагрузку заменим сосредоточенной
