Условие задачи

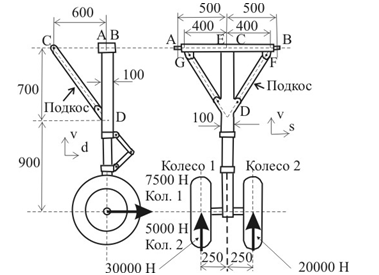

Основная стойка шасси, представленная на рисунке 2.16, закреплена к нижней поверхности крыла и расположена в мотогондоле.
Рисунок 2.16
Закрепление шасси по линии AB обеспечивает передачу усилий в вертикальном и продольном направлениях, но не препятствует вращению вокруг оси s и поперечному перемещению. Подкос CD препятствует вращению относительно оси s, подкосы GD и FD предотвращают вращение вокруг оси D. Нагрузки приложены к осям колес несимметрично, как показано на рисунке. Необходимо определить реактивные усилия в узлах крепления шасси и усилия в подкосах.
Ответ
1. Построим расчетную схему основной стойки шасси. Применяя метод сечений, вырежем опорные узлы, а их действие заменим реакциями опор (рис. 2.17).
Рисунок 2.17
2. Для полученной пространственной системы нагрузок составим уравнения равновесия:
