Условие задачи

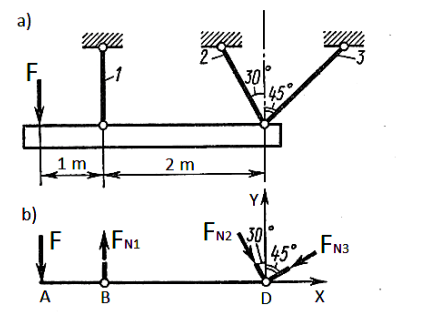

Жесткая балка, показанная на рисунке, поддерживается тремя стальными стержнями 1, 2 и 3 с одинаковым поперечным сечением из того же материала. К конструкции приложена вертикальная сила F = 170 кН. Материал стержней - сталь С235. Допустимый коэффициент безопасности [S] = 1,5. Определите требуемые диаметры стержней. Стержни считаются жесткими. Не учитывайте вес штанги и балки.
Ответ
1. Определение внутренних сил, приложенных к стержням. Составляем расчетную схему, представляющую собой планарную стержневую систему. На схеме показано, какие стержни обладают растягивающими, а какие сжимающими усилиями.
Составим уравнения равновесия
Потяни
