Условие:

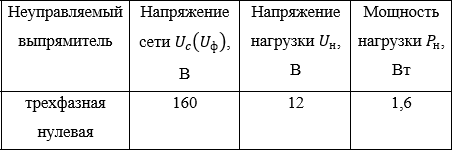

Резистивная нагрузка Rн запитывается выпрямленным напряжением, среднее значение которого Uн. Мощность, выделяемая в нагрузке Рн. Неуправляемый выпрямитель (схема) питается вторичным напряжением U2 трансформатора T, включенного в сеть, действующее напряжение которой Uc (для трехфазных схем выпрямления задается действующее напряжение фазы Uф)
Определить сопротивление нагрузки R'н. Рассчитать ток нагрузки Iн. Определить действующее напряжение вторичной обмотки трансформатора, коэффициент трансформации и мощность трансформатора.
Выполнить расчет параметров, используемых в схеме выпрямителя диодов: максимальное значение прямого тока диода Iд.max (от Iн) и значение обратного напряжения на диоде Uобр.max (от Uн).

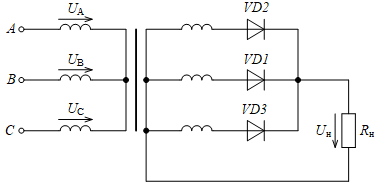

Рисунок 5.1 ‒ Схема трехфазного неуправляемого выпрямителя с нулевым выводом
Решение:
1. Определим номинальный ток:
2. Определим сопротивление нагрузки:
Далее выбираем стандартное сопротивление .
