Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).

Исходные данные. К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)

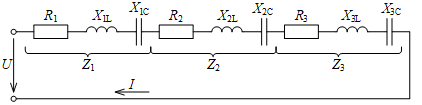

Рисунок 2.1 – Схема цепи

Определить: ток в цепи I; напряжения на каждом из приемников U₁, U₂, U₃; коэффициент мощности цепи cos φ; активную P_k, реактивную Q_k и полную S_k

мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).
