Целью работы является: – определение толщин стенок обечаек, днищ корпуса и рубашки; – определение основных размеров укрепляющих элементов отверстий;

Дана расчетная схема аппарата с данными для расчетов:

– определить толщин стенок обечаек, днищ корпуса и рубашки;

– определить основных размеров укрепляющих элементов отверстий;

– выбрать фланцевое соединение, определить диаметр и число болтов фланцевого соединения;

– подобрать и рассчитать опоры.

Расчетная схема аппарата

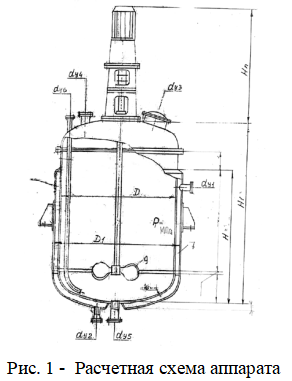

Конструкция смесителя для жидких сред с перемешивающим устройством приведена на рисунке 1. В соответствии с рисунком 1 основными элементами смесителя являются: корпус с рубашкой, крышка, привод   со стойкой, вращающаяся мешалка, установленная на валу, сальниковое   и торцевое   уплотнение, штуцер для отвода продуктов реакции.

Исходные данные для расчетов

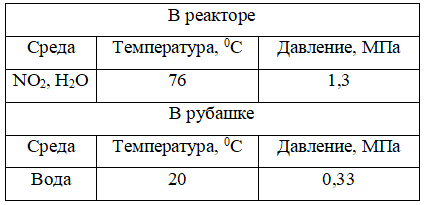

Исходные данные:

Объем аппарата

Значения диаметров:

 Масса привода

Опоры расположить на стенке рубашки;

Привод на чертеже изображен условно. Высоту привода Н_п  принять равной высоте реактора Н₁.
