Два резервуара - А и В - разделены тонкой стенкой, в которой имеется малое отверстие с острой кромкой диаметром d = 100 мм. В резервуар А поступает вода в количестве Q = 80 л/с (рис. 6.2)

«Два резервуара - А и В - разделены тонкой стенкой, в которой имеется малое отверстие с острой кромкой диаметром d = 100 мм. В резервуар А поступает вода в количестве Q = 80 л/с (рис. 6.2)»
  • Технологические машины и оборудование

Условие:

Два резервуара - А и В - разделены тонкой стенкой, в которой имеется малое отверстие с острой кромкой диаметром d = 100 мм.

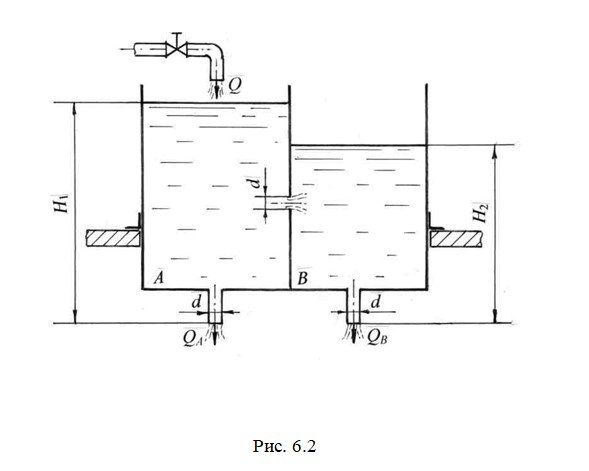

В резервуар А поступает вода в количестве Q = 80 л/с (рис. 6.2).

Из каждого резервуара вода вытекает через цилиндрический насадок, диаметр которого равен диаметру отверстия в разделительной стенке.

Длины насадков одинаковы.

Определить расходы воды через насадок в резервуаре А (QА) и через насадок в резервуаре В (QВ).

Считать истечение при установившемся режиме, а отверстие в разделительной стенке затопленным.

Принять коэффициенты расхода: отверстия μотв = 0,62; насадков  μнас = 0,82.

Решение:

1. Введём обозначение напоров Н1 и Н2.

Рассчитаем площадь живого сечения отверстия и насадков, имеющих одинаковые диаметры d = 100 мм: = d2/4 = 0,00785 м2.

2. Приравняем расходы воды через затопленное отверстие и насадок в резервуаре В: Qотв = QнасВ;

после соответствующих сокращений получим:
