решение задачи на тему:

Определить основные конструктивные параметры бульдозера с неповоротным гидроуправляемым отвалом на базе гусеничного трактора с мощностью двигателя N, продольной базой гусеничного двигателя

Дата добавления: 08.09.2024

Условие задачи

Определить основные конструктивные параметры бульдозера с неповоротным гидроуправляемым отвалом на базе гусеничного трактора с мощностью двигателя N, продольной базой гусеничного двигателя а и шириной гусениц b, с максимальным усилием в гидроцилиндрах управления отвалом S для разработки породы заданной категории на поверхности с предельным углом наклона α.

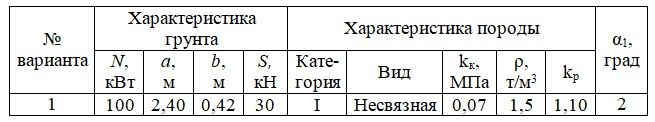

Исходные данные

Ответ

Расчет конструктивных параметров бульдозерного оборудования

Определяем высоту отвала при известной мощности двигателя базового гусеничного трактора:

Н=(0,81-1,19)∙0,201N=0,9∙0,201100=1,809 м

где N = 100 кВт - мощность двигателя базового гусеничного трактора

Высота отвала с козырьком

Нк = (1,11,25)Н = 1,151,809 = 2,08 м

Длина неповоротного отвала

L = 2,8 Нк = 2,82,08 = 5,82 м

Тяговый расчет

Сцепной вес бульдозера

Gсц = (mб.м + mб.м )g, H,

где mб.м масса базовой машины, кг;

mб.м = (0,110,14) N103 = 0,12100103 = 12103 кг

mб.о масса бульдозерного оборудования, кг;

mб.о = (0,020,03) N103 ...
