Определить ширину ленточных целиков по методу Турнера-Шевякова для разработки рудной залежи камерно-столбовой (панельно-столбовой) системой разработки с оставлением постоянных целиков (рис.2).

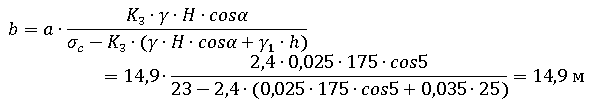

1. Определить ширину ленточных целиков по методу Турнера-Шевякова для разработки рудной залежи камерно-столбовой (панельно-столбовой) системой разработки с оставлением постоянных целиков (рис.2).

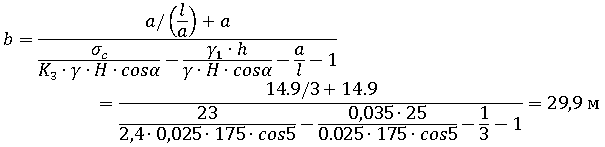

2. Определить ширину междукамерных целиков по методу Турнера-Шевякова для разработки рудной залежи камерно-столбовой (панельно-столбовой) системой разработки с оставлением постоянных целиков прямоугольного поперечного сечения (рис.2).

3. Определить ширину междукамерных целиков по методу Турнера-Шевякова для разработки рудной залежи камерно-столбовой (панельно-столбовой) системой разработки с оставлением постоянных целиков круглого поперечного сечения (рис.2).

Исходные данные:

угол падения рудного тела α = 50; мощность налегающих пород Н =175 м; удельный вес налегающих пород γ = 0,025 МН/м³; мощность рудного тела (высота целика) h = 25 м; удельный вес руды γ₁ = 0,034 МН/м³; предел прочности руды на одноосное сжатие σ_с = 23 МПа; ширина камер - а = 14,9 м; запас прочности целика принят К₃ = 2,4; отношение l/a = 3; запас прочности целиков К_з = 2,5.

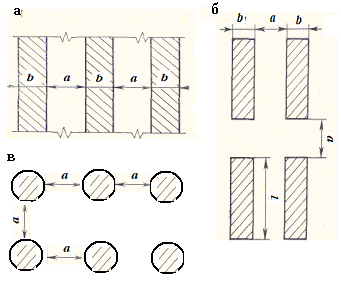

Рис. 2 Схемы к расчету размеров ленточных (а), изолированных прямоугольных (б) и круглых (в) целиков
