Условие задачи
На водонапорной станции установлен трёхкамерный отстойник.
В стенках отстойника сделаны отверстия с площадями живых сечений: ω1 = 3 дм2; ω2 = 2 дм2; к третьему отверстию присоединён внешний цилиндрический насадок площадью сечения ω3 = 1,2 дм2.
Уровни воды в камерах постоянны. Общий напор Н = 3,0 м.
Определить распределение напоров h1, h2, h3 и расход воды Q, вытекающей из отстойника. Считать стенки отстойника тонкими (рис. 6).
Ответ

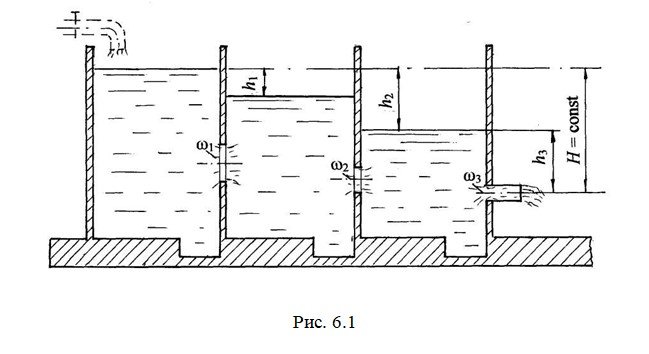

Из рис. 6.1 следует: H = h2 + h3 . (6.1)
Согласно уравнению неразрывности потока, расходы воды через отверстия и насадок одинаковы: Q1 = Q2 = Q3 =const .
Расходы воды через каждое отверстие можно вычислить по формуле (7.10) [2], а именно:
Приравняем расходы и, произведя простые преобразования (сократим на величину ), получим:
