Условие задачи

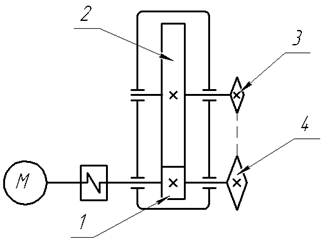

Привод состоит из электродвигателя мощностью Pдв с частотой вращения вала nдв и двухступенчатой передачи, включающей редуктор и открытую передачу, характеристики звеньев которой (d или z) заданы.
Дано:
Требуется определить:
а) общие КПД и передаточное число привода;
б) мощности, угловые скорости и вращающие моменты для всех валов.
Кроме этого, следует дать характеристику привода и его отдельных передач.
Ответ
1. Кинематическая и конструктивная характеристики привода: передача двухступенчатая, понижающая (т.е. уменьшающая угловую скорость. так как в каждой ступени диаметр выходного звена больше, чем входного). Первая ступень передача цепная, вторая цилиндрическая косозубая. Передача закрытая, т.е. в герметичном корпусе, понижающая называется редуктором. Для подсоединения к ведущему и ведомому валам редуктора предусмотрены упругие муфты.
2. КПД привода:
КПД цепной передачи.
