Условие задачи

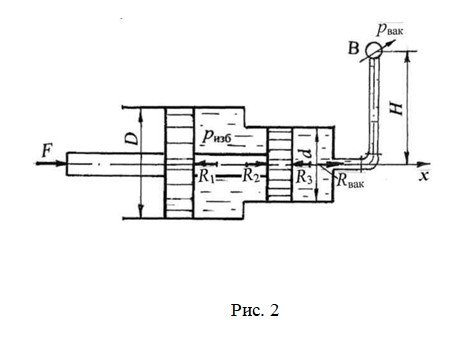

В поршневой системе (Рис. 2) на штоке золотника действует сила
F = 110 Н. Система заполнена водой плотностью ρ = 103 кг/м3.
Избыточное давление в области поршней диаметры поршней D = 20 мм; d = 16 мм. Действующий напор в подводящей системе Н = 2,0 м.
Определить показание вакуумметра В, при котором система находится в равновесном состоянии.
Ответ
1. Определим силы давления жидкости на левый и правый поршни, их линии действия и направление:

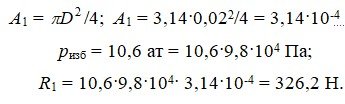

а) сила давления R1 на левый поршень от избыточного давления ризб:
R1 = ризб А1,
где:
Покажем направление силы R1. Сила направлена влево (из жидкости на плоскую поверхность) по оси поршня (Рис. 2);
б) сила давления R2 на правый поршень от избыточного давления ризб:
R2 = ризб А2,
где
м2;
