Условие задачи
Выполнить энергетический и кинематический расчет привода по заданной кинематической схеме

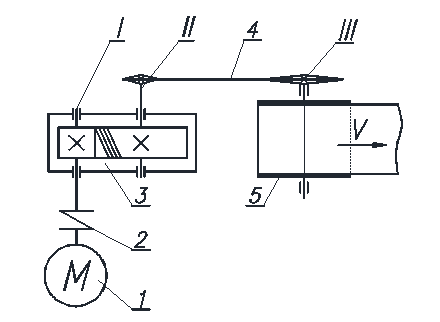

1 – электродвигатель; 2 – муфта; 3 – редуктор; 4 – открытая цепная передача; 5 – барабан конвейера
I,II,III – номера валов привода
Исходные данные
Мощность на рабочем валу привода Рр.в.= 8 кВт
Частота вращения рабочего вала nр.в. = 140 об/мин
Передаточное число редуктора uред. = 2,5
Срок службы привода L = 4 года
Ответ
1. Выбор электродвигателя
Общий коэффициент полезного действия (КПД) привода
,
где: м КПД муфты
цп КПД цепной передачи;
зп КПД зубчатой передачи;
п КПД подшипников;
Значения КПД выбираем (табл. 1.8 [1])::
м = 0,98; цп = 0,92; зп = 0,97; п = 0,99
= 0,98∙0,97∙0,92∙0,993 = 0,832
Требуемая мощность двигателя
