Балка АС закреплена в шарнире С и поддерживается в горизонтальном положении веревкой AД, перекинутой через блок. Определить интенсивность распределенной нагрузки кью, если ВС равно пять метров, АС равно восемь метров.

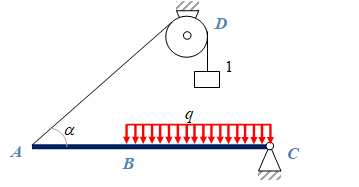

Введем систему координат как показано на рис.2. Рассмотрим систему уравновешивающихся сил, приложенных к стержню АC.

Действие связей заменяем ее реакциями:

Реакцию шарнирной опоры С, направление которой заранее неизвестно, заменим составляющими Х_с, У_с, направленными вдоль координатных осей. Натяжение Т веревки AD будет направлено вдоль этой веревки и численно равно весу груза 1 Т =20 кН.

Действие равномерно распределенн...
