Балка шарнирно закреплена в точке А и удерживается в горизонтальном положении стержнем ВС, нагружена силами F1 и F2 = 0.6F1 и моментом М. Определить реакцию стержня ВС и шарнира А.

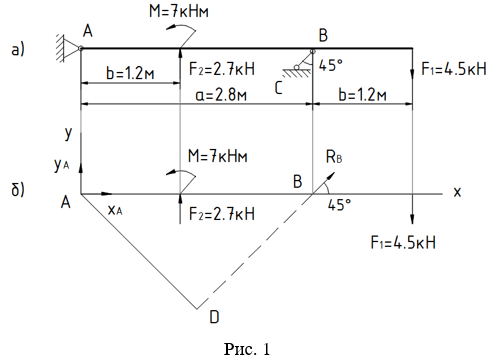

1. Изобразим балку с действующими на нее нагрузками (рис. 1а).

2. Освободим балку от связей в точках А и В, заменив их реакциями (рис. 1б).

3. Начало координат выбираем в точке А, Ось Х совместим с осью балки, а ось Y ...
