Условие:
Частота вращения коленчатого вала двигателя 4200 об/мин. Определить скорость движения поршня В, если в данный момент времени мгновенный центр скоростей Р шатуна АВ находится на расстояниях АР=0,18м, ВР=0,10м; длина кривошипа ОА = 0,04м.

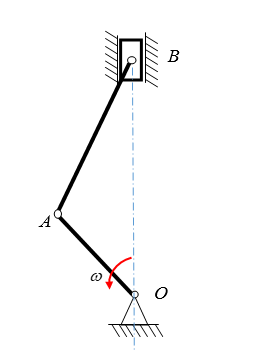

Рисунок 1
Решение:
Так как частота оборотов и угловая скорость связаны соотношением:
=ℼn / 60
То угловая скорость кривошипа ОА равна = (2 ℼn * 4200) / 60 = 140ℼ c-1.
Кривошип ОА вращается вокруг точки О, поэтому скорость вектор vА будет перпендикулярна ОА и равна:
vА = * ОА = 140 ℼ * 0,04 = 5,6 ℼ м/с.
Ползун В движется поступательн...
