Для стального вала постоянного сечения, рассмотренного в предыдущей задаче, выполнить проверочный расчёт на прочность при напряжениях в его поперечных сечениях, циклически изменяющихся во времени.
- Теоретическая механика
Условие:
Для стального вала постоянного сечения, рассмотренного в предыдущей задаче, выполнить проверочный расчёт на прочность при напряжениях в его поперечных сечениях, циклически изменяющихся во времени. Считается, что нормальные напряжения изменяются по симметричному циклу, а касательные – по пульсационному.

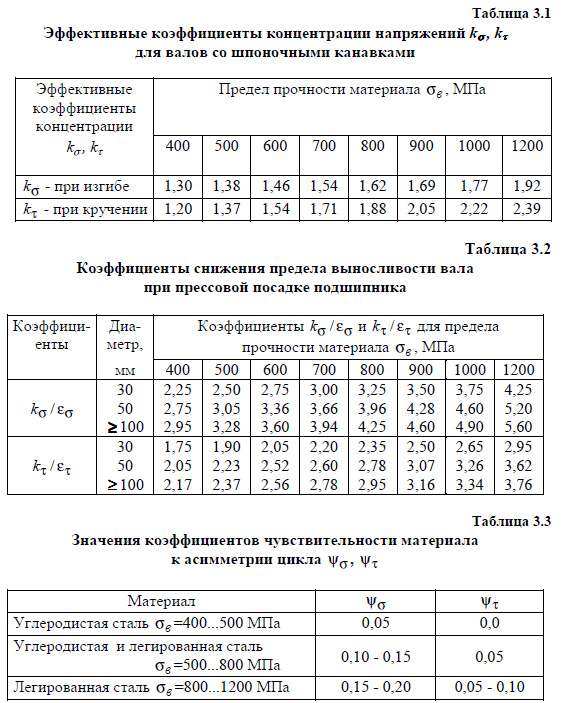

В расчёте учесть влияние на прочность вала концентрации напряжений, создаваемой наличием шпоночных канавок в сечениях, где имеются шкивы, и влияние прессовой насадки подшипников – в опорных сечениях. Обработка поверхности вала – тонкая обточка.
Нормативный запас усталостной прочности принять
Решение:
1. Определение максимальных напряжений в сечении.

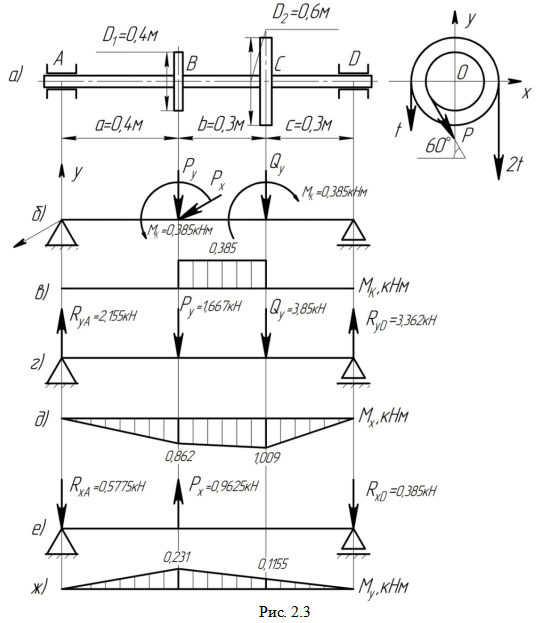

Для рассчитываемого вала опасным является сечение , где моменты максимальные (рис. 2.3).
Диаметр вала:
Вычисляем моменты сопротивления сечения вала при его изгибе и кручении:
