Для ступенчатого стержня нагруженного четырьмя моментами построить эпюры крутящих моментов а также определить диаметры стержня из условия прочности при кручении
«Для ступенчатого стержня нагруженного четырьмя моментами построить эпюры крутящих моментов а также определить диаметры стержня из условия прочности при кручении»
- Теоретическая механика
Условие:
Данные: М1 = 5,3 кНм; М2 = 2,3 кНм; М3 = 1,3 кНм; М4 = 0,3 кНм; [t] = 35 МПа.
Решение:

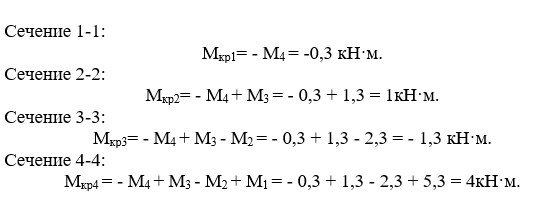

Воспользуемся методом сечений, при этом сечения будем выбирать в направлении от свободного края, чтобы не определять реактивный момент в заделке стержня. Знак момента М4 можно взять произвольно.

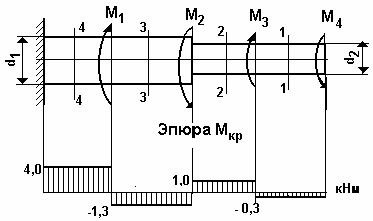

По данным расчетов строим эпюру крутящих моментов, из которой видно, что наиболее опасными явл...
