Для заданного стержня в задаче необходимо построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.

Условие:

Для заданного стержня построить эпюры продольных сил, нормальных напряжений и перемещений поперечных сечений.

Исходные данные:

Е = 2*10⁵МПа;

l₁ = 1 м;

l₂ = 3 м;

l₃ = 1 м; A₁ = 6 см²; A₂ = 9 см²; A₃ = 3 см²; F₁ = 10кН; F₂ = 12кН; F₃ = 22кН; [σ] = 160 МПа.

Дано:

Е = 2*10⁵МПа;

l₁ = 1 м;

l₂ = 3 м;

l₃ = 1 м;

A₁ = 6 см²;

A₂ = 9 см²;

A₃ = 3 см²;

F₁ = 10кН;

F₂ = 12кН;

F₃ = 22кН;

[] = 160 МПа.

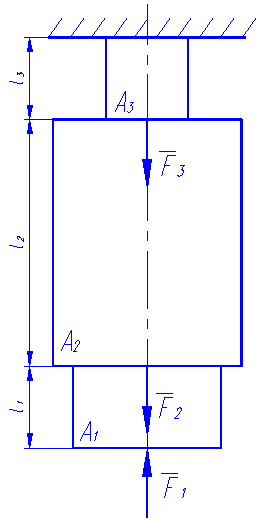

1. Изобразим расчетную схему стержня и разделим ее на три силовых участка.

2. Определим продольную силу N и нормальное напряжение на каждом участке, начиная со свободного конца.

1-й участок:

2-й участок:
