Условие задачи

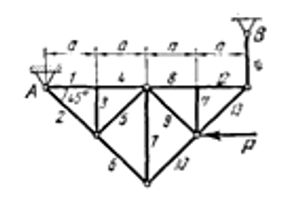

Для заданной фермы требуется определить значения реакций опор на заданные нагрузки, а также усилия во всех стержнях способом вырезания узлов.
Исходные данные:
P=9кН.
Ответ
1. Определяем реакции опор.
Покажем внешние силы, приложенные к ферме: активная (задаваемая) сила P и реакции опор А и В.
Так как линия действия реакции опоры А неизвестна, определим ее составляющие по координатным осям Xa и Ya.
Реакция опоры В направлена по оси стержня 14.
Составим уравнения равновесия сил, приложенных к ферме:
