Условие задачи
Для заданной кинематической схемы привода подобрать электродвигатель; определить общее передаточное отношение привода и разбивка его по ступеням; определить мощность на валах, частоту вращения валов и крутящих моментов на валах.

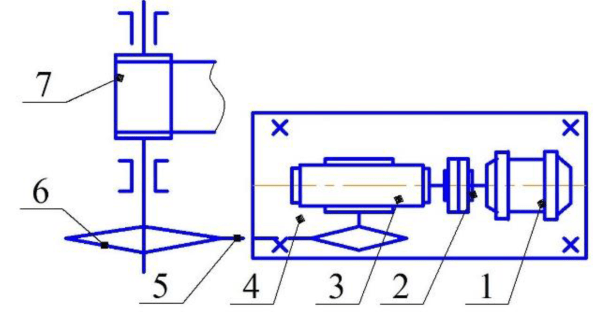

Рис. 2 - Схема привода: 1 - электродвигатель; 2 - муфта; 3 - редуктор червячный; 4 - плита (рама); 5 - ременная передача; 6 - шкив приводной; 7 - барабан приводной
Рис. 3 – Червячный редуктор с нижним расположением червяка
Исходные данные
Ft = 3,9 кН – окружная сила на барабане;
V = 0,23 м/с – скорость движения ленты;
D = 800 мм – диаметр барабана.
Ответ
1. Выбор электродвигателя.
1.1. Определение потребляемой мощности привода.
Потребляемую мощность привода (мощность на выходе) для ленточного конвейера определяют по формуле:
Р вых = Ft∙V
где Рвых потребляемая мощность привода, кВт.
Рвых = 3,9∙0,23 = 0,897 кВт
1.2. Определение потребной мощности электродвигателя.

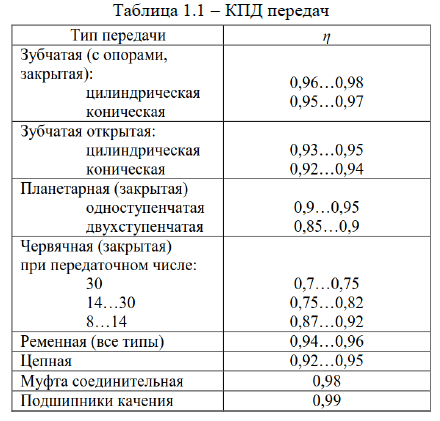

Общий КПД привода:
где:
