  4. Два однородных стрежня AB и BC соединенных шарнирно в т. В (рис. 8). Длина AB=3а; AD=BC=2a. Вес стержня длиной a (м) равен...

Два однородных стрежня AB и BC соединенных шарнирно в т. В (рис. 8). Длина AB=3а; AD=BC=2a. Вес стержня длиной a (м) равен P (H). Поверхность стенки EF шероховатая. Угол наклона стержня BC – . Коэффициент трения

«Два однородных стрежня AB и BC соединенных шарнирно в т. В (рис. 8). Длина AB=3а; AD=BC=2a. Вес стержня длиной a (м) равен P (H). Поверхность стенки EF шероховатая. Угол наклона стержня BC – . Коэффициент трения»
  • Теоретическая механика

Условие:

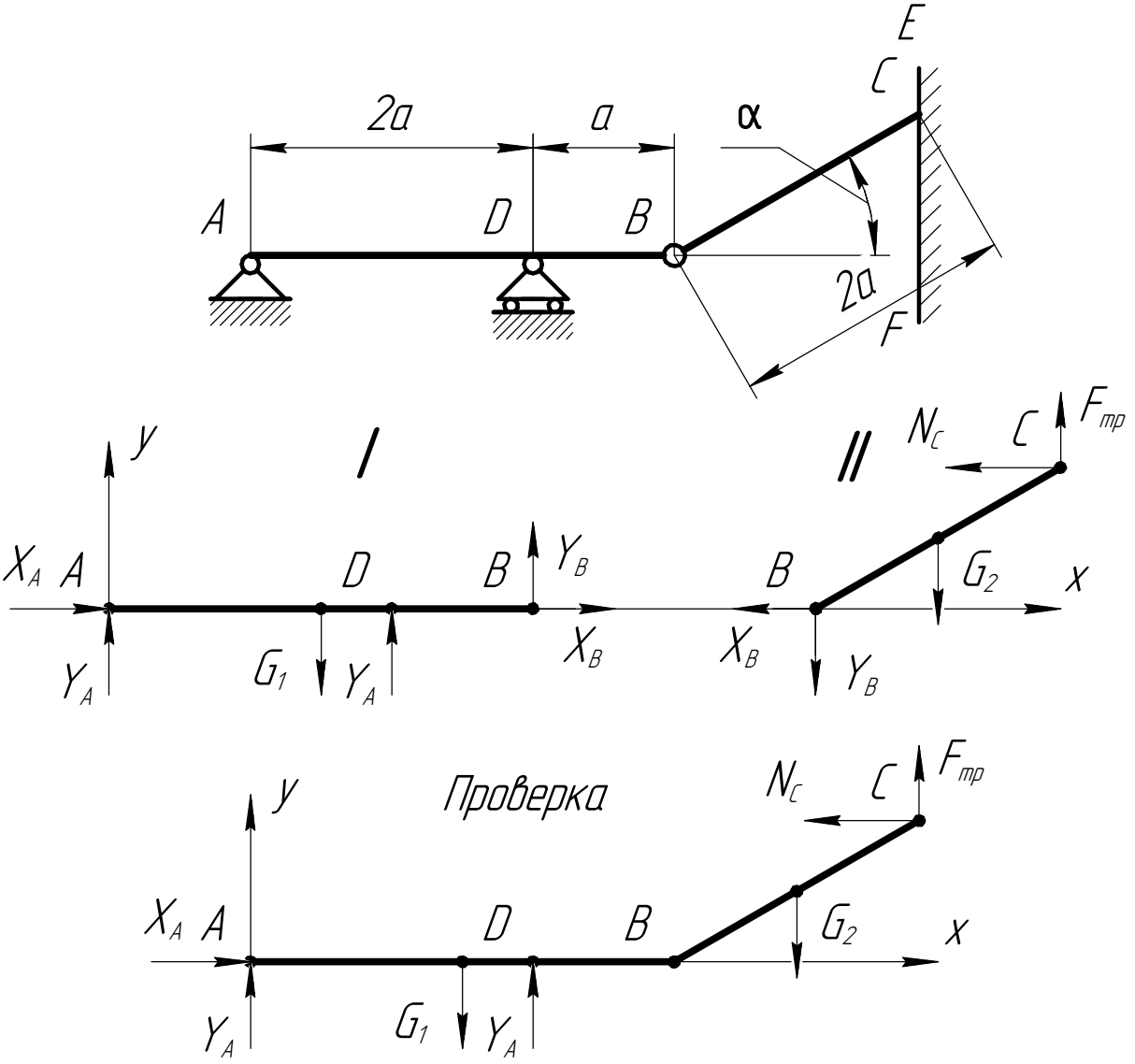

Два однородных стрежня AB и BC соединенных шарнирно в т. В (рис. 8). Длина AB=3а; AD=BC=2a. Вес стержня длиной a (м) равен P (H). Поверхность стенки EF шероховатая. Угол наклона стержня BC – . Коэффициент трения между стенкой EF и стрежнем BC равен f. Определить реакции связей в точках A, B и D для следующих данных (табл. 8).

Решение:

Выбор осей координат

Ось 0х направим горизонтально вправо, а ось y направим вертикально вверх.

2. Определение опорных реакций

Воспользуемся свойством шарнира момент в шарнире отсутствует. Разделим балку вдоль врезанного шарнира, отбросим шарнир и заменим его реакции на две составляющие YB, XB). Будем решать параллельно две задачи.

В точке С на стрежень BC действует нормальная реакция стенки направле...
