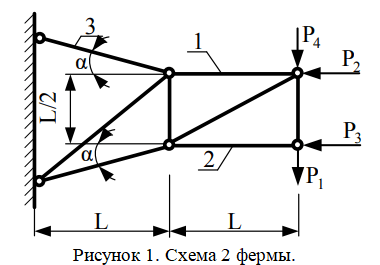

Ферма из стальных стержней нагружена сосредоточенными силами. Требуется определить опорные реакции, усилия в трех стержнях отмеченных на схеме. Вычертить схему с учетом масштаба.

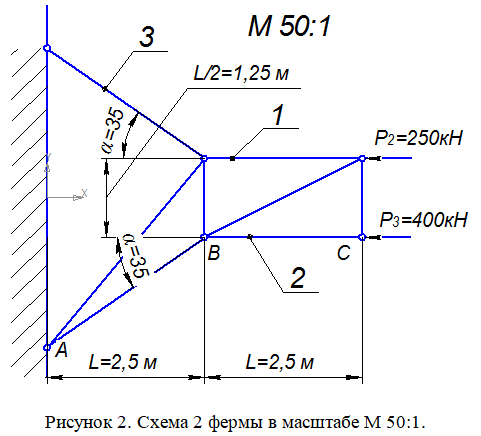

Вычерчиваем схему фермы в масштабе М50:1 с учетом того, что силы Р₁ = Р₄ = 0,

согласно исходным данным.

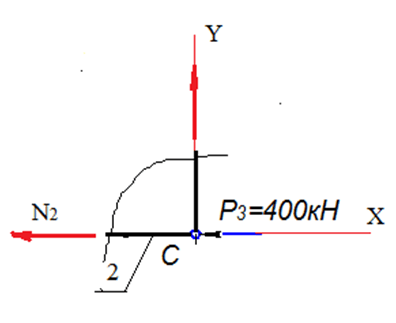

Мысленно вырезаем узел С и рассматриваем его равновесие.

Условие равновесия:

следовательно
