Условие задачи

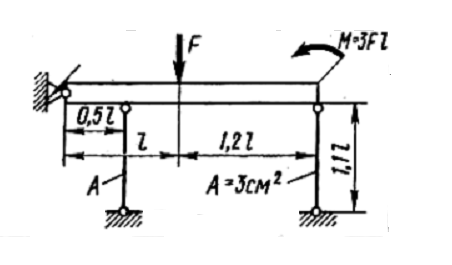

Из условия прочности стальных стержней, поддерживающих весьма жесткую балку, изгибом которой можно пренебречь, определить допускаемую нагрузку F.
Балка шарнирно укреплена в стене, как указано на рисунке. Стержни имеют одинаковое поперечное сечение. Площадь указана на рисунке. Принять [σ] = 120 МПа.
Ответ
Освободим балку от связей: шарнирно-неподвижной опоры О и вертикальных стержней, заменяя их действие реакциями связей.

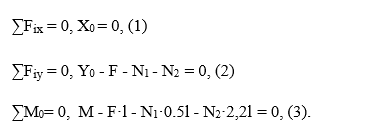

Для полученной плоской системы сил составляем три уравнения равновесия.
Уравнений три, а число неизвестных -четыре, следовательно система - один раз статически неопределимая.
Составим дополнительное уравнение - уравнение перемещений. Балка повернется вокруг точки О на некоторым угол,...
