Конструкция, состоящая из двух прямолинейных стержней, жестко скрепленных между собой в точке С, расположена в вертикальной плоскости.
- Теоретическая механика
Условие:

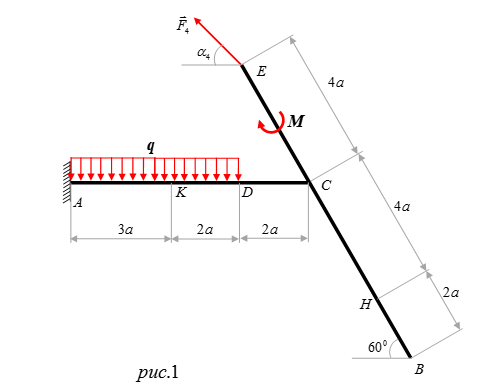

Конструкция, состоящая из двух прямолинейных стержней, жестко скрепленных между собой в точке С, расположена в вертикальной плоскости. На конструкцию действует пара сил с моментом М = 50кН∙м, распределенная нагрузка интенсивности q = 10 кН/м на участке AD (направлена вниз) и одна сосредоточенная сила:
, приложенная к точке E под углом
от горизонтали.
При расчетах заданный на рисунке размер
принять равным 0,5 м.
1. Для данной конструкции определить реакции связей конструкции.
Решение:
Введем систему координат как показано на рис.2. Рассмотрим систему уравновешивающихся сил, проложенных к конструкции.
Равномерно-распределенную нагрузку q заменим равнодействующей силой
, приложенной к середине отрезка АD, к которому приложена эта нагрузка, и численно равной
