Условие задачи

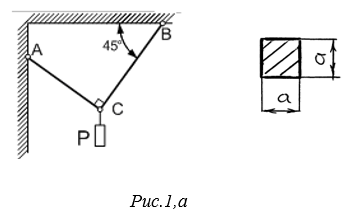

Конструкция состоит из двух стержней, соединенных между собой и с основанием шарнирами (рис.1,а). К шарнирному болту С привязан груз Р. Требуется определить внутренние усилия в стержнях и подобрать их сечения по допускаемым напряжениям на сжатие и растяжение.

Дано: Р = 30 кН. Допускаемое напряжение на сжатие , на растяжение.

Определить: реакции в стержнях АС и ВС  (рис. 1,а). Подобрать сечения стержней в виде квадрата.

Ответ

1. Объект равновесия точка С;

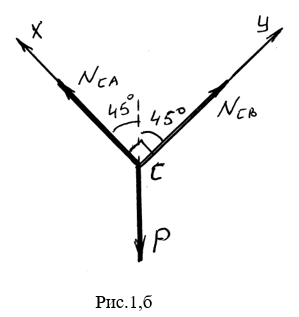

2. Обрываем связи заменяя их реакциями этих связей, направленными вдоль стержней (рис. 1,б). При этом предполагаем, что оба стержня растянуты, то есть усилия направлены от точки С.

3. Направляем оси координат Х и Y.

4. Составляем уравнения равновесия плоской сходящейся системы сил, приложенных к точке С.
