Условие задачи

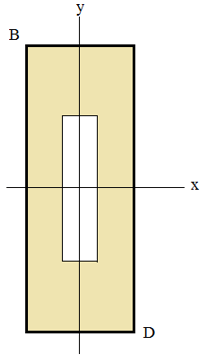

Короткий бетонный стержень, поперечное сечение которого изображено на рис. 7.1, сжимается продольной силой F , приложенной в точке B. Требуется:
1) определить величину расчетной силы F при заданных размерах поперечного сечения стержня и расчетных сопротивлениях материала на растяжение Rt и сжатие Rc , при коэффициенте условий работы γс = 1;
2) вычислить наибольшие растягивающие и сжимающие напряжения;
3) построить ядро сечения. Поперечное сечение вычертить в масштабе.
Исходные данные:
a = 0,4 м
b= 0,8 м
Rt =2,5 МПа Rс =15 МПа
Ответ
1. Вычертим заданное поперечное сечение с соблюдением масштаба.
Оси y, x являются осью симметрии, следовательно, центр тяжести расположен на этих осях и они являются главными центральными.
Площадь поперечного сечения равна
