Условие задачи

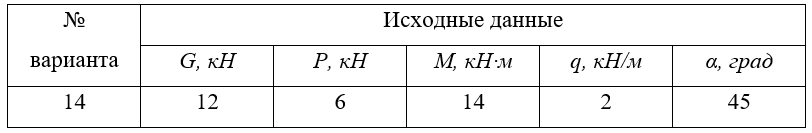

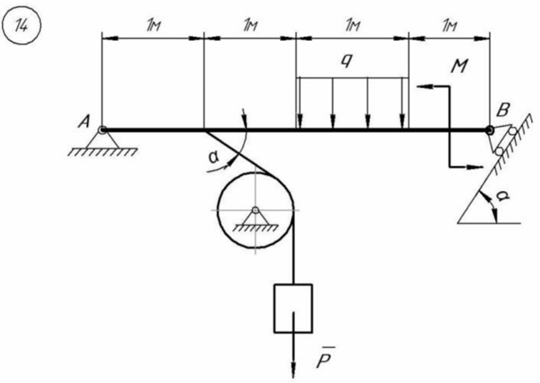

На конструкцию действует распределенная нагрузка q, сосредоточенные силы P, G и момент сил M. Определить реакции в связях, (опорах), наложенных на конструкцию. Исходные данные приведены в таблице 1. Схема конструкции приведена на рисунке (размеры в метрах).
Таблица 1
Ответ
В рассматриваемой плоской системе две точки опоры: т. А шарнирно-неподвижная опора с реакциями опор RAX, RAY и т. B - шарнирно-подвижная опора с реакцией опоры RB. На расчетной схеме распределенная нагрузка заменена на сосредоточенную Q = ql = q1 = q.
Тогда расчетная схема будет иметь вид, представленный на рисунке.
