Условие задачи

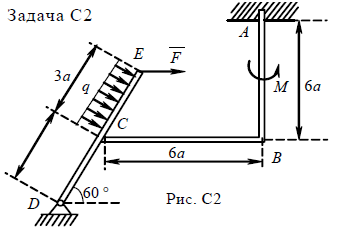

На угольник АВС, конец А которого жестко заделан в точке С, опирается стержень DE. Стержень в точке D имеет шарнирную опору. На угольник действует пара сил с моментом М. К стержню приложена горизонтальная сила F, на участке СЕ действует равномерно распределенная нагрузка интенсивностью q.
Дано: F = 10 кН; М = 2 кН⋅м; q = 10 кН/м; а = 0,2 м.
Определить реакции в точках А, D, С. Весом угольника и стержня пренебречь.
Ответ
Данная конструкция является составной. Она состоит из двух тел. Поэтому для решения задачи следует выделить два объекта равновесия: балку DE и угольник АВС.
Строим расчетные схемы (прил. 2, рис. С 2а, С 2б).
