Условие задачи

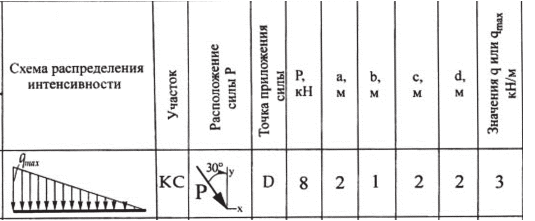

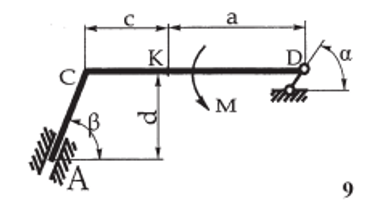

На жёсткую ломаную раму действуют пара сил с моментом М = 5 кНм, распределённая нагрузка q и сила Р. Размеры элементов конструкции, величина, направление и точка приложения силы Р, а также закономерность распределённой нагрузки, её максимальные значения и участок действия принять согласно табл. Определить реакции в опорах, если α = 40°, β = 70°
Ответ

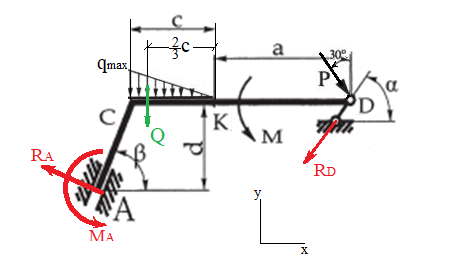

Для определения реакций выбираем расположение осей x горизонтально, y вертикально и изображаем действующие на стержень внешние силы и реакции RA, RD, MA.
Равнодействующую распределённой нагрузки принимаем, как
