Условие задачи
На жесткую раму действуют силы. Определить реакции связей (опорные реакции) и давление в промежуточном шарнире составной конструкции (система двух тел) с помощью аналитических условий равновесия. Убедиться в правильности решения, выполнив проверку.
Исходные данные: P1 = 5 кН; P2 = 8 кН; М = 26 кН×м.
Ответ

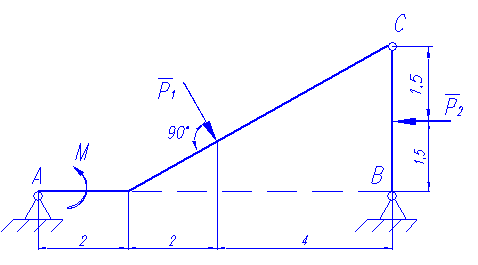

Отбросим связи и заменим их реакциями рис. 1. Составляющие реакции шарнирно-неподвижной опоры А - шарнирно-неподвижной опоры B -
