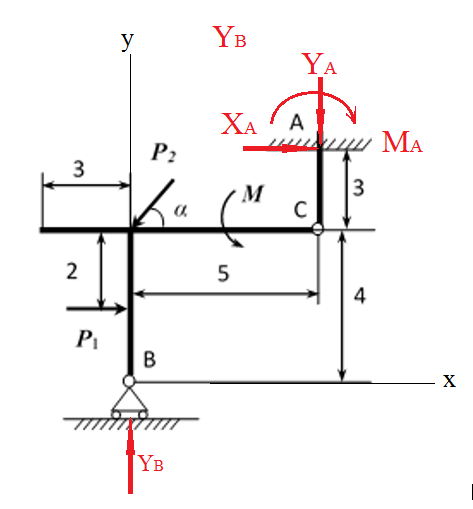

Найти реакции опор составной конструкции. P1=5кН, P2=4кН, M=15кНм, α=600. Исходные данные даны в рисунке. Задача на тему: Статика. Определение реакций опор составной конструкции.

Неизвестными являются реакции опор:XA ,YA, MA ,YB и реакции в шарнире С XС ,YС.

Следовательно, необходимо определить 6 реакций.

1. Направляем оси координат X, Y. Поскольку рама с внутренним шарниром С находится в равновесии под действием плоской системы сил, составим для нее четыре независимых уравнения равновесия:

2.
