Написать аналитические выражения для внутренних силовых факторов (поперечной силы Q и изгибающего момента М) для каждого участка балки в принятых локальных системах координат
«Написать аналитические выражения для внутренних силовых факторов (поперечной силы Q и изгибающего момента М) для каждого участка балки в принятых локальных системах координат»
- Теоретическая механика
Условие:

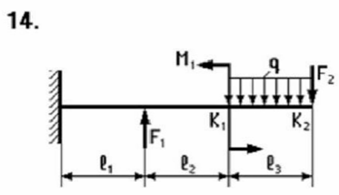

Для статически определимой балки требуется:
1) Определить реакции опор;
2) Написать аналитические выражения для внутренних силовых факторов (поперечной силы Q и изгибающего момента М) для каждого участка балки в принятых локальных системах координат;

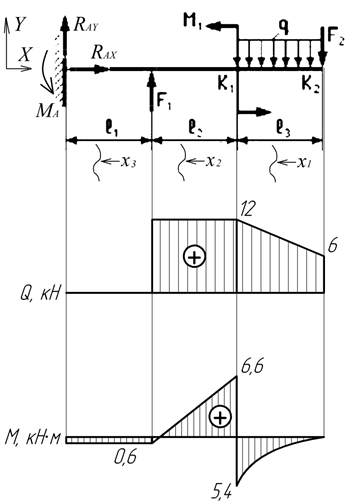

3) Построить эпюры Q и M;
4) Определить опасное сечение, где изгибающий момент имеет максимальное (по абсолютной величине) значение
Исходные данные:
Решение:
Определение реакций опор
Fx = 0: RAX = 0;
Fy = 0: RAY + F1 F2 ql3 = 0;
Mт.А = 0: MA + F1l1 + M1 ql3(l1 + l2 + l3/2) F2(l1 + l2 + l3) = 0;
откуда:
Проверка:
