Условие задачи

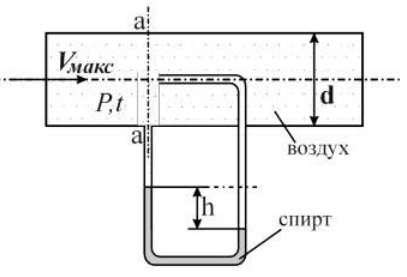

Напорная трубка (трубка Пито) установлена на оси газопровода диаметром d, по которому перетекает воздух. Его плотность при нормальных физических условиях (t0=0°С, р0=760 мм рт. ст. и ) = 1,293 кг/м3, а динамический коэффициент вязкости (при t0=0°С) = 17,3×10-6Н×с/м2. Показание спиртового дифференциального манометра, присоединенного к напорной трубке, равно h.
Определить объемный расход воздуха, если избыточное давление воздуха в сечении а–а р, ати, температура t, °С, а плотность спирта = 0,8 т/м3.
Исходные данные:
d = 300мм;
h = 23мм; р = 1,7ати;
t = 20°С.
Ответ
Выразим давления в системе СИ:
р = 1,7ати = 1,667105Па;
р0=760 мм рт. ст. = 1,013105Па.
Трубка Пито определяет максимальную скорость в центре потока, которая определяется динамическим давлением:
Динамическое давление равно разнице между полным и статическим давлением, которую и показывает дифференциальный манометр:
