решение задачи на тему:

Одноопорная балка (консоль) нагружена сосредоточенной силой F, распределенной нагрузкой интенсивности q и  парой сил  с  моментом  М.  Построить эпюры  поперечных сил и изгибающих моментов.

Дата добавления: 19.12.2023

Условие задачи

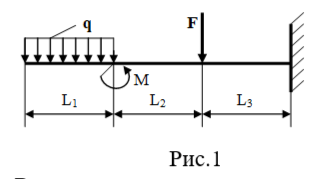

Одноопорная балка (консоль) нагружена сосредоточенной силой F, распределенной нагрузкой интенсивности q и  парой сил  с  моментом  М.  Построить эпюры  поперечных сил и изгибающих моментов.

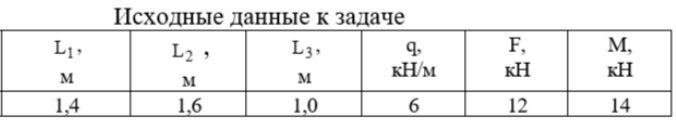

Данные взять из таблицы



Ответ

1. Разбиваем балку на три участка

Расставляем сечения от свободного конца балки в этом случае можно построить эпюры, не определяя опорных реакций.

Рассматривать в каждом случае будем левую часть слева от сечения.

2. Построение эпюр Q и M

Составим аналитические выражения Q(z) и M(z) для каждого участка и вычислим их значения в характерных точках.
