Условие задачи
Однородная прямоугольная плита весом закреплена в точках А и В шарнирно. Определить величину силы , при котором усилие в стержне CD равно нулю. Для полученного значения силы найти остальные реакции связей.
Данные для расчета:
Определить:

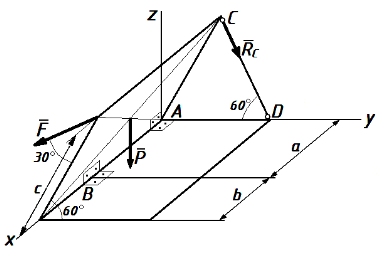

Заданная схема:
Ответ
Рассмотрим равновесие плиты, которая находится под действием активных сил Плита закреплена неподвижными цилиндрическими шарнирами А и В, и стержнем CD. Реакции шарниров представим составляющими для шарнира А и для шарнира В. Реакция стержня CD сила направлена вдоль стержня.Отбрасываем связи, заменяя их соответственными силами реакций, получаем расчетную схему.
