Определение реакций идеальных связей аналитическим способом Определить величину и направление реакций связей для схемы, приведенной на рис. 1,если

Дата добавления: 03.06.2024

Условие задачи

Определение реакций идеальных связей аналитическим способом

Определить величину и направление реакций связей для схемы, приведенной на рис. 1,если

Проверить правильность определения реакций.

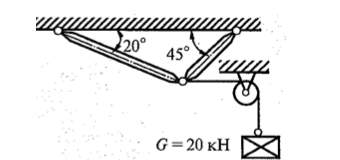

Заданная схема.

Рис. 1



Ответ

1. Рассмотрим равновесие точки А, в которой сходятся стержни и нить.

2. Активной силой является вес груза G, направленный вправо (рис. 2, а).

3. Мысленно отбросим связи - стержни АВ и АС. Усилия в стержнях обозначим S1 и S2 и направим от точки А, предполагая, что стержни АВ и АС растянуты (рис. 2, б).

4. Выберем положение системы координат. Начало координат совмещаем с точкой А (рис. 2, в). Ось х совмещаем с линией действия усилия S2, а ось у располагаем перпендикулярно оси х. Укажем углы между осями координат и усилием S1 и силой G.

5. Составим сумму проекций всех сил на оси координат:
