Определение реакций опор составной конструкции (система сочлененных тел). Расчленяем составную конструкцию в шарнире С и рассматриваем по отдельности равновесие частей.

18 сентября 2024
Теоретическая механика

Условие:

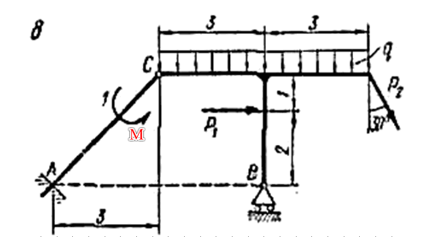

Определение реакций опор составной конструкции (система сочлененных тел).

Исходные данные:

Р₁ = 12,0 кН, Р₂ = 6,0 кН, М = 20,0 кН·м, q = 1,0 кН/м.

Определить реакции опор и давление в промежуточном шарнире.

Решение:

Дано:

Р₁ = 12,0 кН,

Р₂ = 6,0 кН,

М = 20,0 кН·м,

q = 1,0 кН/м.

Расчленяем составную конструкцию в шарнире С и рассматриваем по отдельности равновесие частей.

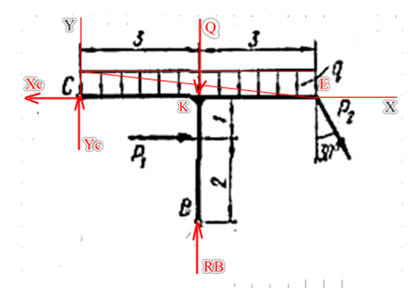

Правая часть (таврового вида)

Освобождаем конструкцию от связей (шарнирно-подвижной опоры В) и шарнира С, заменяя их действие реакциями связей. Реакцию в шарнире С, разлагаем на две составляющие направленные по выбранным осям Х и Y. Заменяем р...
