Условие задачи
Определить координаты центра тяжести сечения сварной конструкции, являющейся частью рамы кузова локомотива.
Сварная конструкция состоит из двутавра № 22, швеллера № 20
Ответ
Разобьем сечение на профили проката. Оно состоит из двутавра № 22, швеллера № 20.

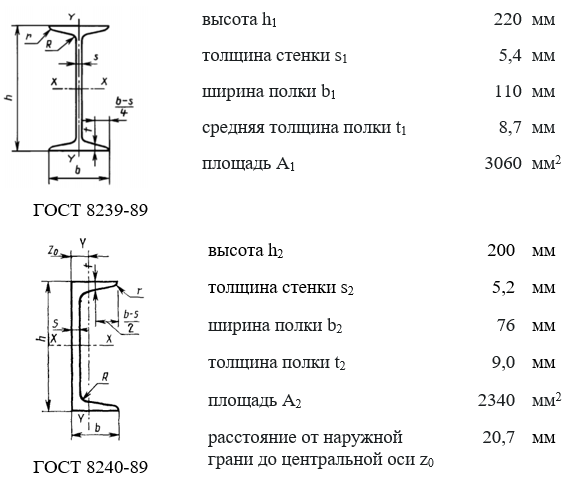

Пользуясь таблицами ГОСТ 8239-89, ГОСТ 8240-89 выпишем основные геометрические характеристики.
Определим собственные характеристики каждого элемента, характеристики прокатных профилей выписываем из сортамента, характеристики простых фигур вычисляем по соответствующим формулам.
Укажем центры тяжести каждого профиля, испо...
