Определить реакции связей в точках A и В составной плоской конструкции, состоящей из двух твердых тел. P = 3 кН, M = 4,8 кН•м, q = 2 кН/м, a = 2,8 м, b = 1,5 м, ℓ = 1,2 м
«Определить реакции связей в точках A и В составной плоской конструкции, состоящей из двух твердых тел. P = 3 кН, M = 4,8 кН•м, q = 2 кН/м, a = 2,8 м, b = 1,5 м, ℓ = 1,2 м»
- Теоретическая механика
Условие:

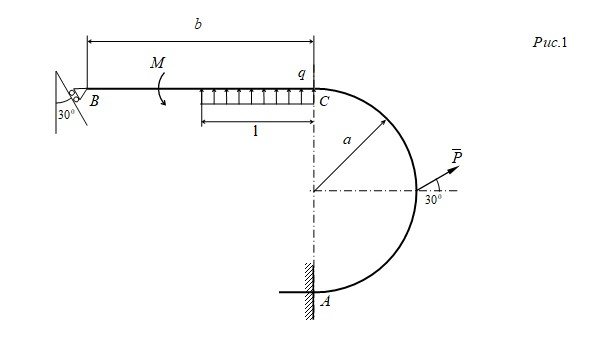

Определить реакции связей в точках A и В составной плоской конструкции, состоящей из двух твердых тел. P = 3 кН, M = 4,8 кН•м, q = 2 кН/м, a = 2,8 м, b = 1,5 м, ℓ = 1,2 м,
Решение:

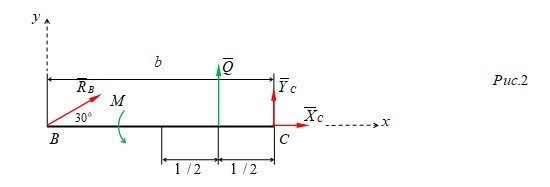

1) Разделим конструкцию в точке С и рассмотрим равновесие горизонтального участка ВС (рис.2).
Координатные оси х и у зададим так, как показано на рис. 2.
На участке ВС действуют силы: заданная пара сил с моментом М. Равномерно распределённую нагрузку интенсивностью q на участке длиной ℓ заменим её равнодействующей Q, модуль которой равен Вектор приложен к центру участка длиной ℓ и направлен вверх. Р...
